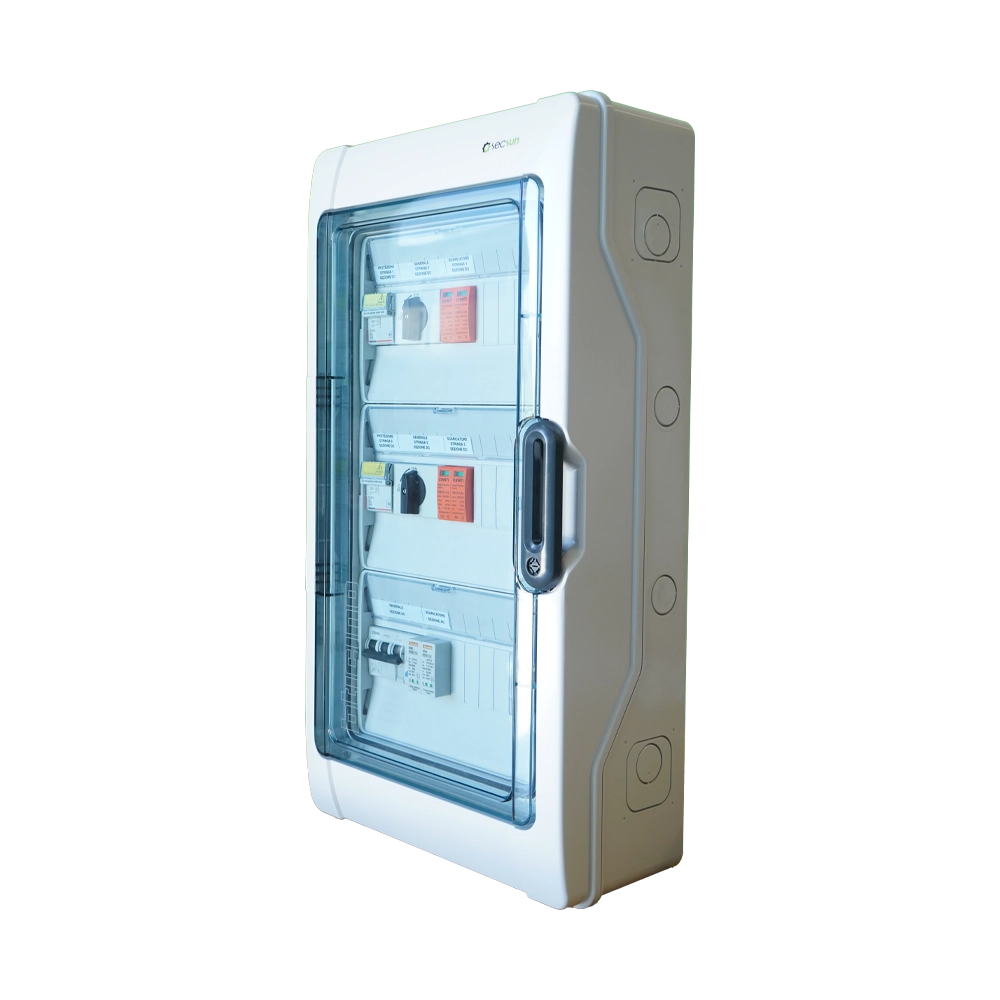

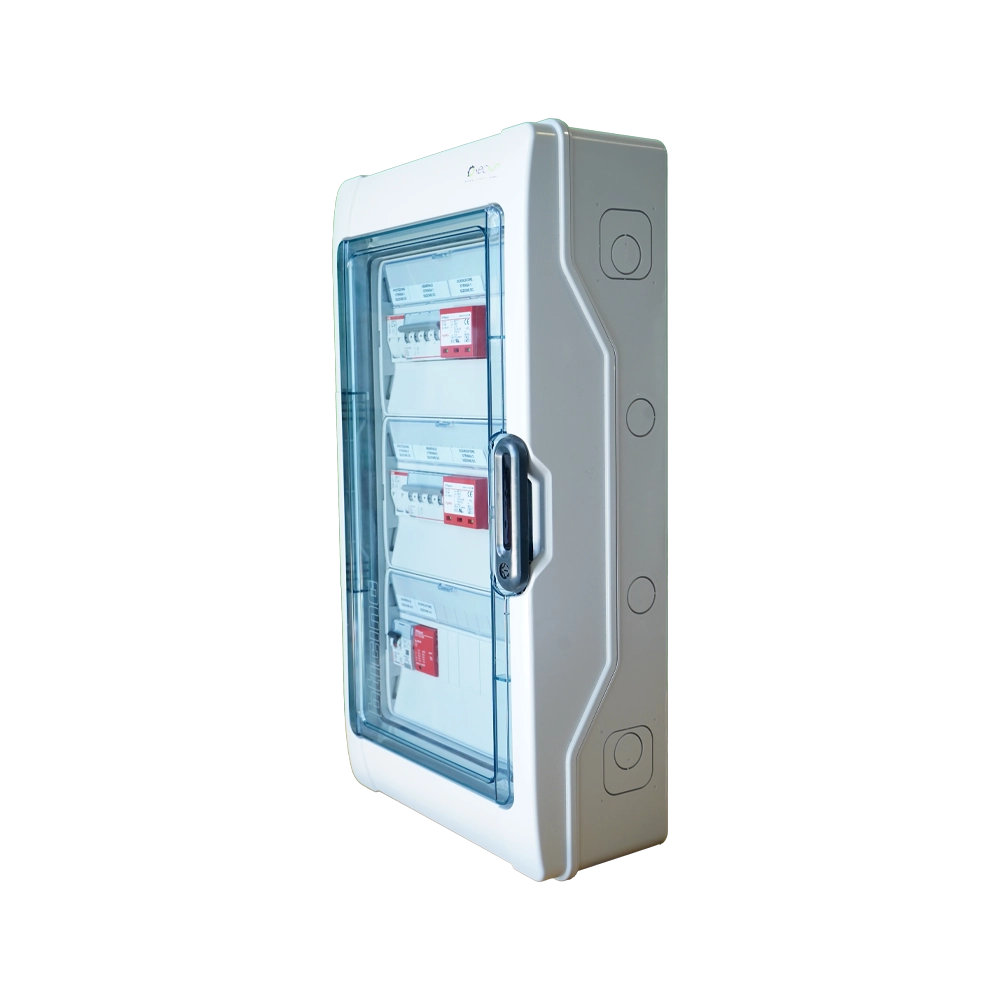

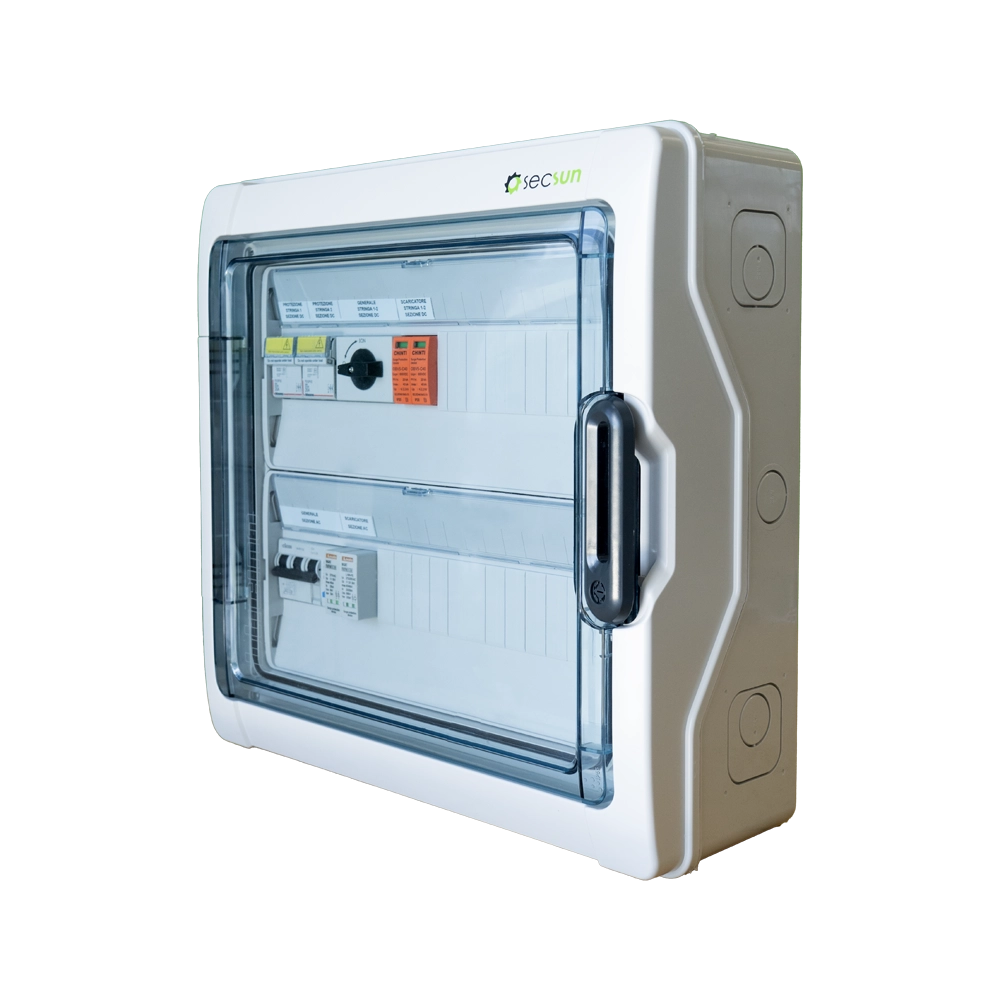

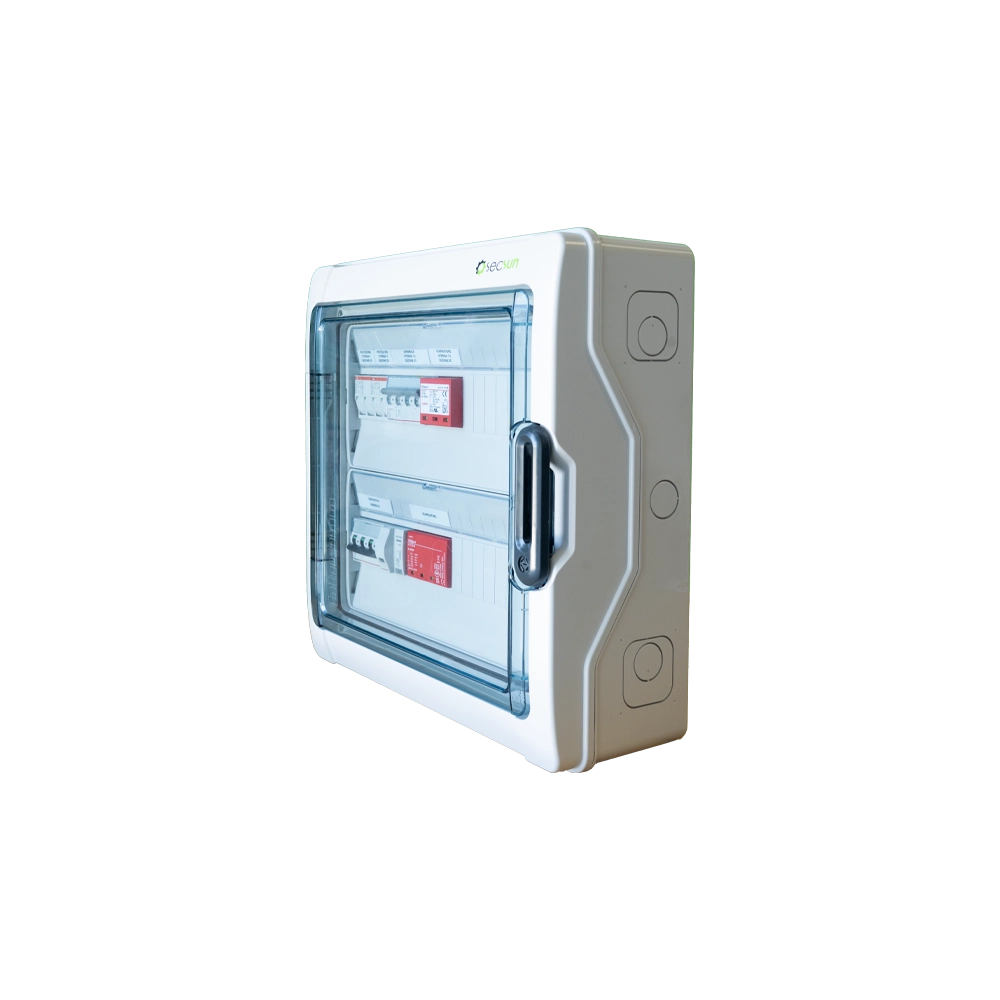

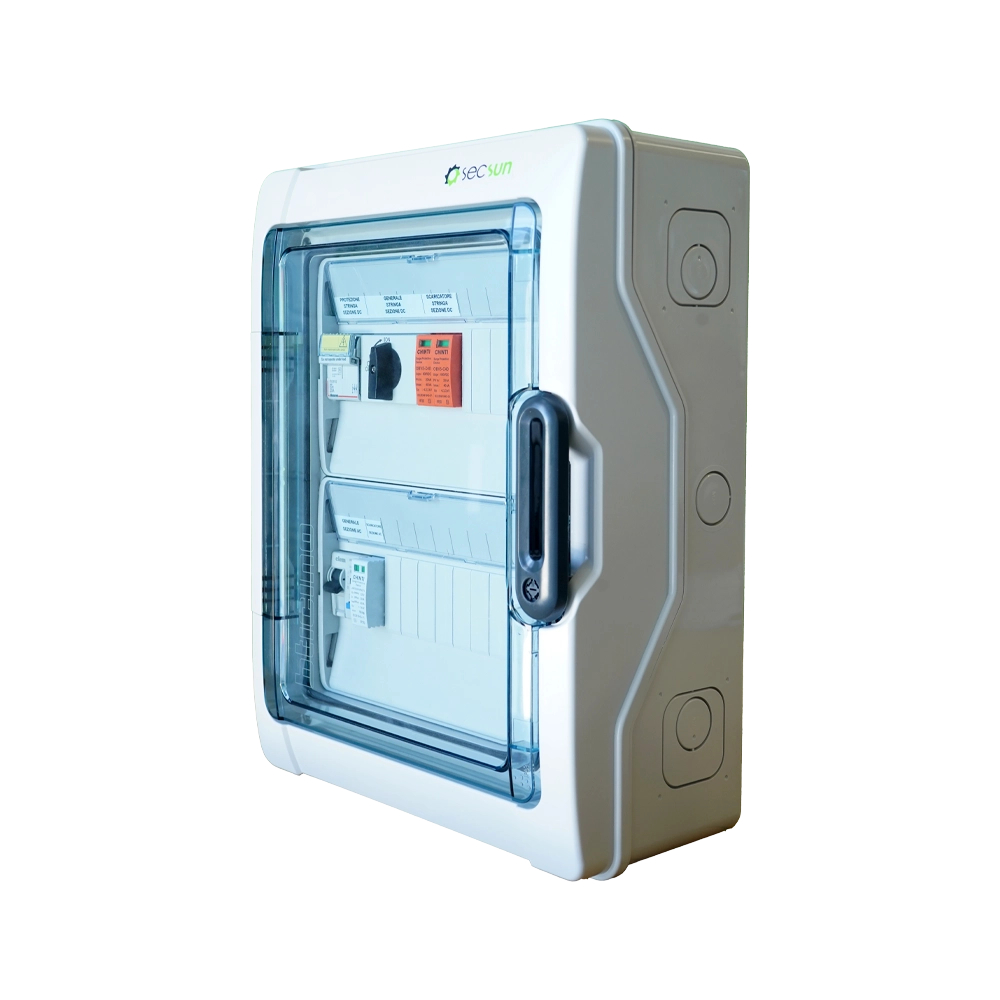

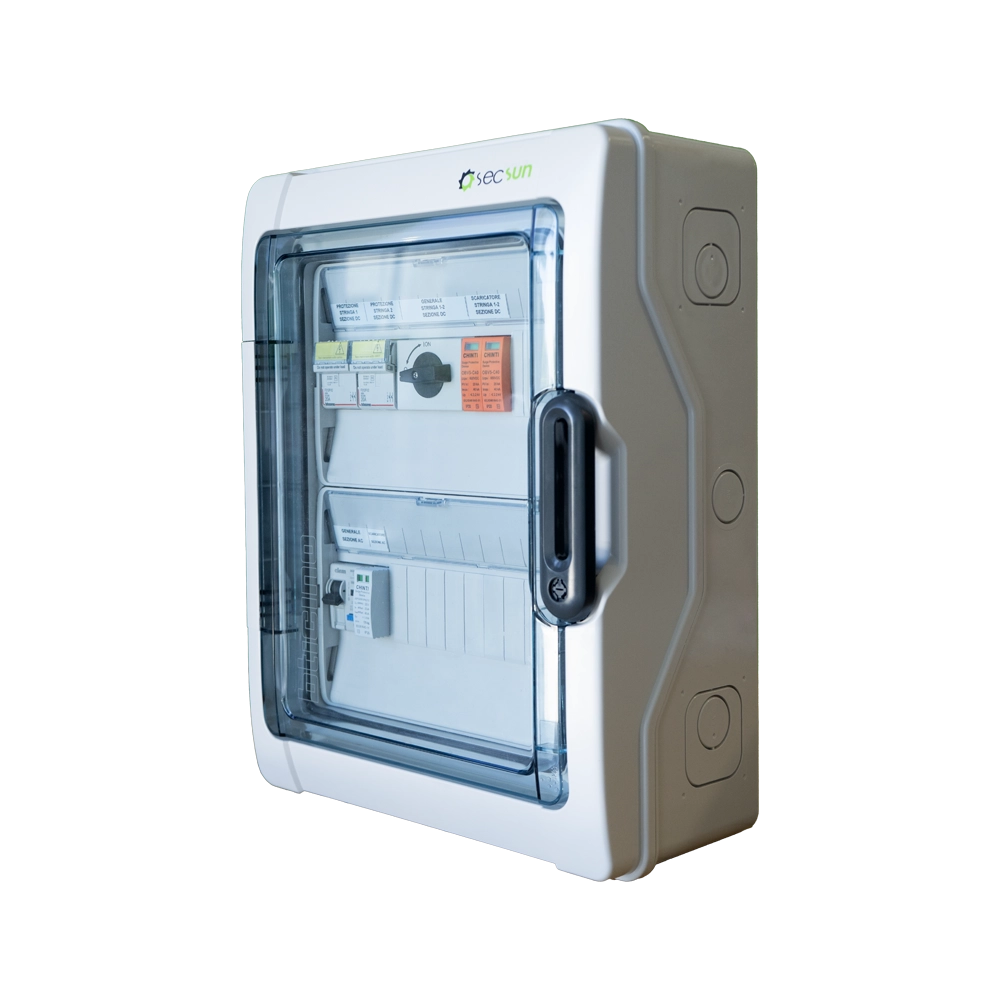

Quadri unicobox DC/AC LIGHT
per Fotovoltaico

Tutti i quadri sono composti da marche primarie:
– portafusibile bipolare completo di fusibili di adeguata portata con tensione nominale di esercizio pari a 1000/1500VDC;
– interruttore sezionatore sottocarico di adeguata portata con tensione nominale da 600/800/1000/1500VDC(su richiesta sono realizzabili quadri con sezionatori dotati di bobina di sgancio di minima tensione o a lancio di corrente);
– scaricatore di sovratensione di Classe II a varistore senza sistema di immagazzinamento di energia con cartuccia sostituibile conforme alla norma di riferimento CEI EN 61439-1/2 con corrente di scarica massima Imax 40 kA specifico per impianti fotovoltaici;

-SEGREGAZIONE AC/DC

– interruttore magnetotermico differenziale di adeguata portata, potere di interruzione da 6 kA 300 mA di classe A per la protezione dell’inverter;

– scaricatore di sovratensione monofase 20 kA;

– Carpenteria realizzata in materiale termoplastico con grado di protezione IP65, resistente agli agenti dinamici ed atmosferici. Classe di isolamento II.

Ogni quadro è collaudato, dotato di matricola e fornito di schema elettrico e dichiarazione di conformità.
